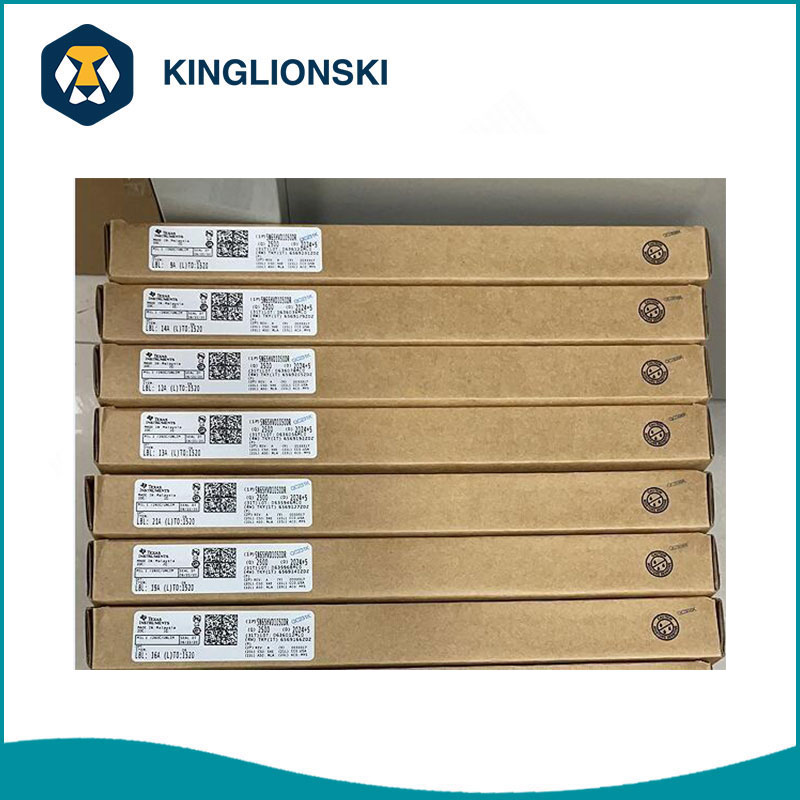

TPS79301DBVR Texas Instrument Electronic Components

तपाईं Kinglionski बाट अनुकूलित TPS79301DBVR Texas Instrument Electronic Components किन्नको लागि ढुक्क हुन सक्नुहुन्छ। TPS79301DBVR 200-mA, कम-ड्रपआउट भोल्टेज नियामक टेक्सास उपकरण (TI) को सक्षमसँग सम्बन्धित छ। LDO नियामकहरूको TPS793 परिवार शोर-संवेदनशील ब्याट्री-संचालित उपकरणहरूमा प्रयोगको लागि अनुकूलित गरिएको छ। यन्त्रले अत्यन्त कम ड्रपआउट भोल्टेजहरू, उच्च PSRR, अल्ट्रालो आउटपुट आवाज, कम शान्त वर्तमान (सामान्यतया 170 μA), र नियामक बन्द हुँदा 1 ¼A भन्दा कममा आपूर्ति प्रवाह घटाउन सक्षम-इनपुट सुविधा दिन्छ।

लो-ड्रपआउट (LDO) कम-शक्ति रैखिक भोल्टेज नियामकहरूको TPS793 परिवारले NanoStar⢠वेफर चिप स्केलमा उच्च पावर-सप्लाई रिजेक्शन रेसियो (PSRR), अल्ट्रालो-नाइज, छिटो स्टार्ट-अप, र उत्कृष्ट लाइन र लोड ट्रान्सियन्ट प्रतिक्रियाहरू समावेश गर्दछ। र SOT23 प्याकेजहरू। NanoStar प्याकेजिङ्गले अल्ट्रासामल फुटप्रिन्टका साथै अल्ट्रालो प्रोफाइल र प्याकेजको वजन दिन्छ, जसले यी यन्त्रहरूलाई ह्यान्डसेट र PDA जस्ता पोर्टेबल अनुप्रयोगहरूको लागि आदर्श बनाउँछ। आउटपुटमा सानो, २.२-μF सिरेमिक क्यापेसिटरको साथ परिवारको प्रत्येक यन्त्र स्थिर छ।

TPS793 परिवारले अत्यन्त कम ड्रपआउट भोल्टेजहरू (उदाहरणका लागि, 200 mA मा 112 mV, TPS79330) उत्पादन गर्न उन्नत, स्वामित्वको BiCMOS निर्माण प्रक्रिया प्रयोग गर्दछ। प्रत्येक यन्त्रले छिटो स्टार्ट-अप समय (0.001-μF बाइपास क्यापेसिटरको साथ लगभग 50 μs) धेरै कम शान्त वर्तमान (170 μA सामान्य) खपत गर्दा प्राप्त गर्दछ। यसबाहेक, जब यन्त्रलाई स्ट्यान्डबाइ मोडमा राखिन्छ, आपूर्ति वर्तमान 1 μA भन्दा कम हुन्छ। TPS79328 ले 0.1-μF बाइपास क्यापेसिटरको साथ 2.8-V आउटपुटमा लगभग 32 μVRMS आउटपुट भोल्टेज शोर प्रदर्शन गर्दछ। पोर्टेबल आरएफ इलेक्ट्रोनिक्स जस्ता आवाज-संवेदनशील एनालग कम्पोनेन्टहरू भएका अनुप्रयोगहरूले उच्च PSRR र कम-शोर सुविधाहरू साथै द्रुत प्रतिक्रिया समयबाट फाइदा लिन्छन्।

उत्पादन सुविधाहरू

टाइप गर्नुहोस्	मुख्य उत्पादन सुविधाहरू
TPS79301DBVR	200-mA RF कम-ड्रपआउट नियामक सक्षम संग
	२.२-μF सिरेमिक क्यापेसिटरको साथ स्थिर
	उच्च PSRR (10 kHz मा 70 dB)
	द्रुत स्टार्ट-अप समय (५०μs)

उत्पादन आवेदन

RF: VCOs, प्राप्तकर्ताहरू, ADCs
अडियो
सेलुलर र ताररहित टेलिफोनहरू
ब्लुटुथ, वायरलेस ल्यान
ह्यान्डहेल्ड आयोजकहरू, PDAs
